Пильные диски из быстрорежущей стали HSS-Co5, с KX покрытием

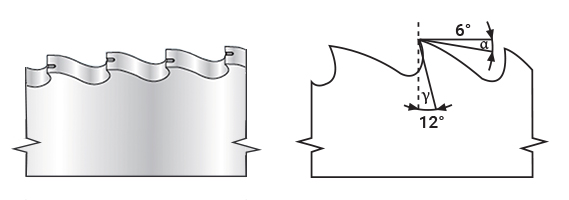

Форма зубьев

Для распиловки профилей и труб.

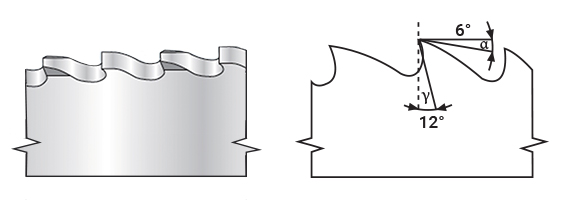

BW

Для распиловки сплошных материалов и труб, профилей с плотной толщиной стенки > 3 мм.

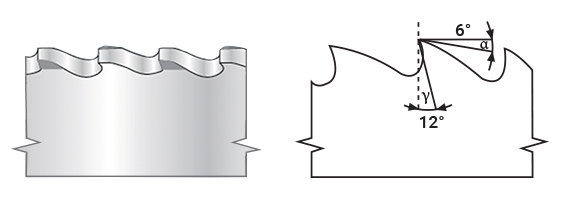

HZ

Специальный тип зубчатого зацепления для распиловки профилей и труб. По сравнению с формой зуба BW имеет в два раза больше зубцов на боковой стороне, находящихся в зацеплении. Это приводит к гораздо более длительному сроку службы и более чистой поверхности среза. Цена и доставка по запросу.

BR

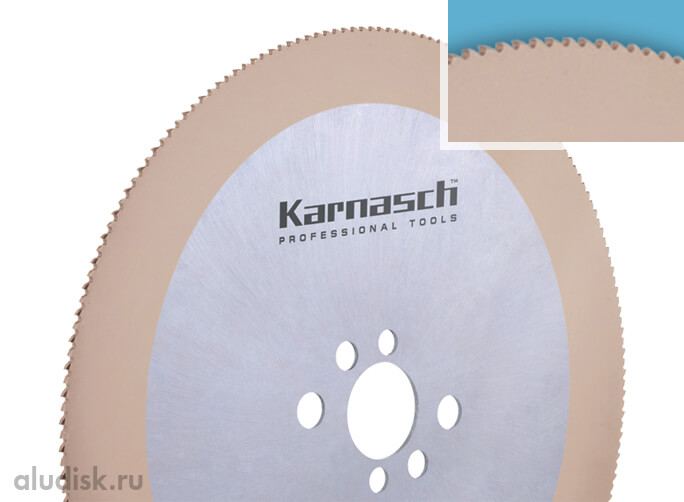

5.1340 Пильные диски из быстрорежущей стали HSS-Co5, с KX покрытием

·
Артикул 5.1340
·
Ø 250–350 мм
·
69 типоразмеров

Для стали / высококачественной стали ≤ 1200 Н/мм2.

Чугун, бронза, сплав цинка, инконель.

HSS-Co5: Высоколегированная быстрорежущая сталь с содержанием вольфрама, молибдена и кобальта. Кобальт предотвращает рост зерна при высоких рабочих температурах. Таким образом, сталь сохраняет свою твердость. Эти свойства необходимы, если требуется разрезать твердые и высоколегированные материалы, такие как высокопрочные стали, которые генерируют высокие температуры в области выполнения резки.

Твердость стали: 65 ± 1HRC.

KX-покрытие: Обеспечивает гораздо более длительный срок службы, чем диски, обработанные паром (см арт. 5.1300).

Кроме того:

  • Высокая устойчивость к воздействию высоких температур при обработке. Поэтому также подходит в случае недостаточного охлаждения, минимальной смазки, безвоздушного распылителя (тумана).
  • При низком коэффициенте трения (0,50) и высокой поверхностной твердости (3500 HV) возможны более высокие скорости резки. Поэтому идеально подходит для автоматических станков.

Боковое биение:

Ø 200-225 мм = 0,15
Ø 250-300 мм = 0,20
Ø 315-400 мм = 0,25
Ø 425-450 мм = 0,30
Ø 500 мм = 0,35

Уменьшенное боковое биение по запросу.

Применимость материалов

Идеально:

Нержавеющая сталь

Сталь < 1200 N

Серый чугун

Инконель

Титан

АртикулДиаметр диска, ммТолщина дискаВнутренний диаметр (посадочное отверстие), допуск H7Количество и форма зубьевДополнительные отверстияЦена
5.1340.250.160250232240 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.250.170250232200 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.250.180250232180 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.250.290250240240 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.250.300250240200 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.250.310250240180 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.250.3602502,532240 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.250.3702502,532200 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.250.3802502,532160 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.275.060275232280 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.275.070275232220 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.275.080275232200 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.275.240275240280 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.275.250275240220 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.275.260275240200 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.275.3102752,532280 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.275.3202752,532220 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.275.3302752,532180 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.275.4802752,540280 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.275.4902752,540220 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.275.5002752,540180 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.300.1003002,532220 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.300.1103002,532200 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.300.1203002,532180 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.300.1303002,532160 HZ2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.300.2203002,540220 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.300.2303002,540200 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.300.2403002,540180 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.300.2503002,540160 HZ2-8-55 + 4-12-64По запросуВ корзину
5.1340.315.2403152,532240 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.315.2503152,532220 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.315.2603152,532200 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.315.2703152,532180 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.315.2803152,532160 HZ2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.315.2903152,532120 HZ2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.315.3103152,540240 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.315.3203152,540220 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.315.3303152,540200 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.315.3403152,540180 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.315.3503152,540160 HZ2-8-55 + 4-12-64По запросуВ корзину
5.1340.350.020350232350 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.030350232280 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.040350232240 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.050350232220 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.0703502,532350 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.0803502,532280 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.0903502,532240 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.1003502,532220 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.1103502,532180 HZ2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.1203502,532160 HZ2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.1603502,540350 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.350.1703502,540280 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.350.1803502,540240 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.350.1903502,540220 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.350.2003502,540180 HZ2-8-55 + 4-12-64По запросуВ корзину
5.1340.350.2053502,540160 HZ2-8-55 + 4-12-64По запросуВ корзину
5.1340.350.270350332280 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.280350332240 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.290350332220 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.300350332200 BW2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.310350332180 HZ2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.320350332160 HZ2-8-45 + 2-9-50 + 2-11-63По запросуВ корзину
5.1340.350.360350340280 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.350.370350340240 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.350.380350340220 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.350.390350340200 BW2-8-55 + 4-12-64По запросуВ корзину
5.1340.350.400350340180 HZ2-8-55 + 4-12-64По запросуВ корзину
5.1340.350.410350340160 HZ2-8-55 + 4-12-64По запросуВ корзину
5.1340.350.420350340140 HZ2-8-55 + 4-12-64По запросуВ корзину
