Пильные диски с разведенными зубьями для циркулярных многопильных станков

Форма зубьев

Плоский зуб и разведенные зубья

FZ+R

11.1238 Пильные диски с разведенными зубьями для циркулярных многопильных станков

Артикул 11.1238
·
Ø 250–450 мм
·
14 типоразмеров

Применение:

Для продольной резки массивной древесины мягкой и твердой породы с естественной или повышенной влажностью.

Станок:

Одновальные или двухвальные дисковые многопильные станки, обрезные круглопильные станки.

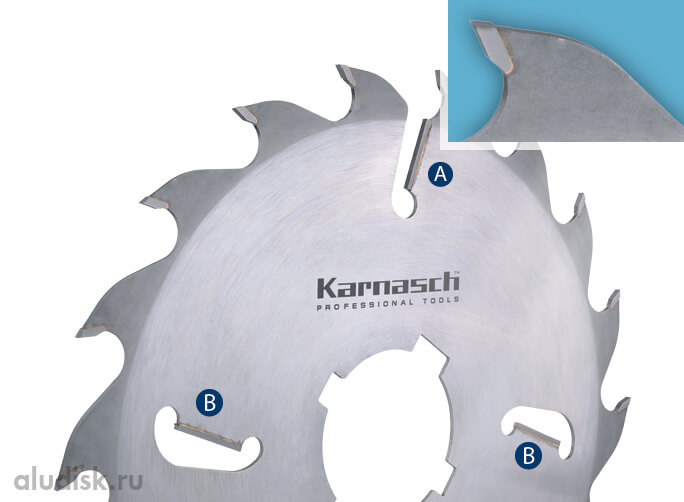

Подрезные ножи

А — Внешние твердосплавные подрезные ножи.
B — Внутренние твердосплавные подрезные ножи.

Другие размеры доступны по запросу.

Применимость материалов

Идеально:

Древесина вдоль волокон: мягкая, твердая и экзотическая

АртикулДиаметр диска, ммШирина пропила / Толщина корпуса [мм]Диаметр посадочного отверстия и размеры шпоночных пазовКоличество зубьев · Форма зубьевКоличество подрезных ножейМакс. Ø фланцаМакс. глубина резаСтарый артикулЦена
11.1238.250.0102503,2/2,2Ø=70 / 1 = 13 × 5 / 2 = 20 × 6,516 FZ+R2 × A + 2 × B105 мм65 мм11.1238-005В корзину
11.1238.250.0202503,2/2,2Ø=80 / 1 = 14 × 5 / 2 = 22 × 6,516 FZ+R2 × A + 2 × B105 мм65 мм11.1238-010В корзину
11.1238.300.0103003,2/2,2Ø=70 / 1 = 13 × 5 / 2 = 20 × 6,518 FZ+R2 × A + 2 × B120 мм85 мм11.1238-015В корзину
11.1238.300.0203003,2/2,2Ø=80 / 1 = 14 × 5 / 2 = 22 × 6,518 FZ+R2 × A + 2 × B120 мм85 мм11.1238-020В корзину
11.1238.300.0303003,2/2,2Ø=30, UNI24 FZ+R2 × A + 2 × B120 мм85 мм11.1238-025В корзину
11.1238.315.0103153,2/2,2Ø=70 / 1 = 13 × 5 / 2 = 20 × 6,518 FZ+R2 × A + 2 × B120 мм90 мм11.1238-030В корзину
11.1238.315.0203153,2/2,2Ø=80 / 1 = 14 × 5 / 2 = 22 × 6,518 FZ+R2 × A + 2 × B120 мм90 мм11.1238-035В корзину
11.1238.350.0103503,6/2,5Ø=70 / 1 = 13 × 5 / 2 = 20 × 6,520 FZ+R2 × A + 2 × B120 мм110 мм11.1238-040В корзину
11.1238.350.0203503,6/2,5Ø=80 / 1 = 14 × 5 / 2 = 22 × 6,520 FZ+R2 × A + 2 × B120 мм110 мм11.1238-045В корзину
11.1238.350.0303503,6/2,5Ø=30, UNI24 FZ+R2 × A + 2 × B120 мм110 мм11.1238-050В корзину
11.1238.400.0104004,0/2,8Ø=70 / 1 = 13 × 5 / 2 = 20 × 6,524 FZ+R2 × A + 2 × B145 мм120 мм11.1238-055В корзину
11.1238.400.0204004,0/2,8Ø=80 / 1 = 14 × 5 / 2 = 22 × 6,524 FZ+R2 × A + 2 × B145 мм120 мм11.1238-060В корзину
11.1238.450.0104504,4/3,2Ø=70 / 1 = 13 × 5 / 2 = 20 × 6,528 FZ+R2 × A + 2 × B160 мм140 мм11.1238-065В корзину
11.1238.450.0204504,4/3,2Ø=80 / 1 = 14 × 5 / 2 = 22 × 6,528 FZ+R2 × A + 2 × B160 мм140 мм11.1238-070В корзину
